使用C#配合ArcGIS Engine进行地理信息系统开发

简单的地图读取、展示
终于到暑假了。。。开始认真整理整理相关学习的心得体会咯~
先把很久之前挖的关于C# 二次开发的坑给填上好了~ 这次先计划用一个月把C# ArcEngine 10.0相关开发的学习心得给发布出来好啦~

第一部分就是最简单的helloworld了：掌握使用控件创建简单的GIS应用程序~
（前期相关环境配置略掉~请自行百度~）

首先打开VS2010,，通过(文件--新建--项目--Windos窗体应用程序) ，我们新建一个名叫“MyHelloWorld”的Windows 窗体应用程序。然后就要开始往里面填控件了：
在 VS 的工具箱中找到到和 ArcGIS Engine 相关的控件 ，在这里我们使用AxTOCControl（目录控件），AxLicenseControl  （许可控件），以及MapControl，在这里MapControl对应于 ArcMap 中的数据视图，它封装了Map 对象，并提供了额外的属性，方法，事件等。是我们在接来下的一系列开发中必不可少的一环。

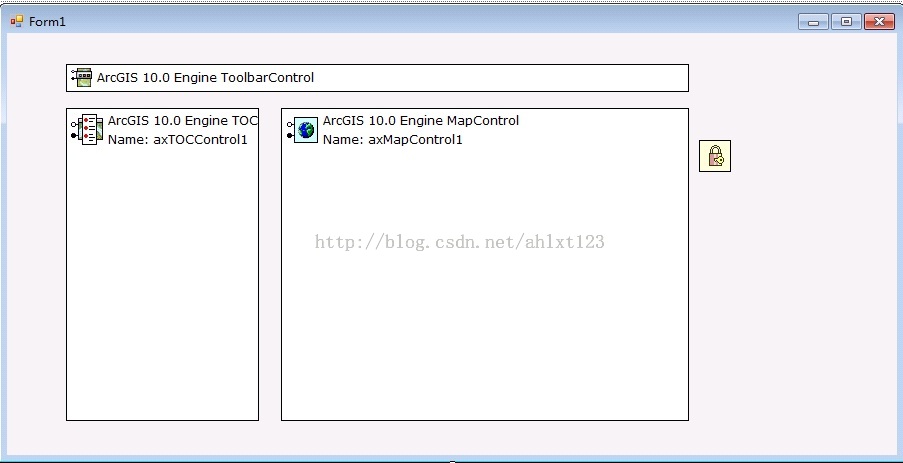

将3个控件排列一下后，效果如下图所示：

注意：
1.其中AxLicenseControl  控件是整个Arcengine开发中必须的许可控件，如果没有它或者没有ArcEngine的Lisence许可的话，我们是无法调用任何GIS功能的。
2.将三个控件拖入窗体后，我们会发现系统自动导入了相关引用，但无论是系统自己导入的引用还是我们手动导入的，请注意将引用属性中的“复制本地”设置为False，否则可能会产生无法运行代码的情况。
控件设置好之后，我们打开Program.cs，在系统的入口处添加这样一行代码：

ESRI.ArcGIS.RuntimeManager.Bind(ESRI.ArcGIS.ProductCode.EngineOrDesktop);

这主要是针对Arcgis10.0的变化而设置的，添加后的代码如下：

namespace MyHelloWorld
{
  static class Program
  {
    /// <summary>
    /// The main entry point for the application.
    /// </summary>
    [STAThread]
    static void Main()
    {

      ESRI.ArcGIS.RuntimeManager.Bind(ESRI.ArcGIS.ProductCode.EngineOrDesktop);
      Application.EnableVisualStyles();
      Application.SetCompatibleTextRenderingDefault(false);
      Application.Run(new Form1());

接下来，我们就可以通过设置编辑ToolbarControl的属性，来给它添加上我们需要的工具了，同时要记得在ToolBar控件和axTOCCControl1控件的属性设置中，将ToolBar的Buddy选项设置为axTOCCControl1，这样就可以将二者进行联动。

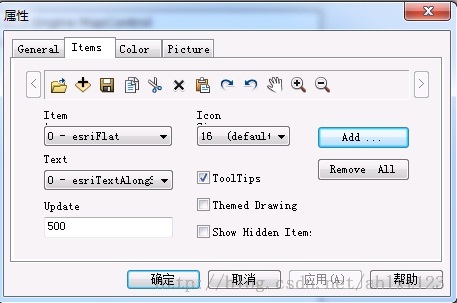

在ToolbarControl的属性设置中，我们可以通右键——属性——Item来给Toolbar控件设置我们需要的工具，在这里我选择了一些常用的工具：保存、移动、撤销、放大、缩小等等，过程如下图所示：

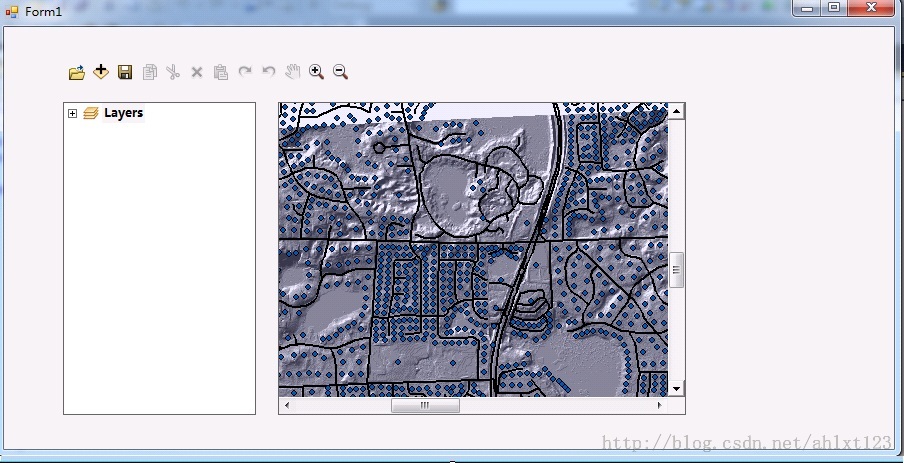

全部设置后之后，第一章的内容就基本结束了，将程序调试后，最终效果如下图，一个最简单的GIS桌面程序就出来啦~~

打开地图文档、鹰眼图的制作
首先是制作一个按钮来负责打开地图文档：
在toolbox中选择Button控件拖入我们的Form中,接下来在该button的Cilck事件中调用 OpenFileDialog类获取文件路径后，
 将文件路径调用到axMapControl1.LoadMxFile（path）中就可以打开MXD文档了。

    private void button1_Click(object sender, EventArgs e)
    {
   OpenFileDialog OpenMXD = new OpenFileDialog();
   OpenMXD.Title = "打开地图";
   OpenMXD.InitialDirectory = "E:";
   OpenMXD.Filter = "Map Documents (*.mxd)|*.mxd";
   if (OpenMXD.ShowDialog() == DialogResult.OK)
   {
   string MxdPath = OpenMXD.FileName;
   axMapControl1.LoadMxFile(MxdPath);
<span style="white-space:pre">  </span>}
    }

我们可以通过相同的方法打开shape文件，但是这里要注意：
axMapControl1.AddShapeFile（）方法中，并不是像LoadMx一样直接输入文件路径就行，而是AddShapeFile（filePath, fileName），因此我们要先编写一个函数将文件路径的字符串进行分割：

private void button2_Click(object sender, EventArgs e)
{
  {
    string[] S = OpenShapeFile();
    try
    {
      axMapControl1.AddShapeFile(S[0], S[1]);
    }
    catch
    {
      MessageBox.Show("请至少选择一个shape文件", "ERROR");

     }

    }
  }


public string[] OpenShapeFile()
{
  string[] ShpFile = new string[2];
  OpenFileDialog OpenShpFile = new OpenFileDialog();
  OpenShpFile.Title = "打开Shape文件";
  OpenShpFile.InitialDirectory = "E:";
  OpenShpFile.Filter = "Shape文件(*.shp)|*.shp";
  if (OpenShpFile.ShowDialog() == DialogResult.OK)
  {
    string ShapPath = OpenShpFile.FileName;
    //利用"\\"将文件路径分成两部分
    int Position = ShapPath.LastIndexOf("\\");
    string FilePath = ShapPath.Substring(0, Position);
    string ShpName = ShapPath.Substring(Position + 1);
    ShpFile[0] = FilePath;
    ShpFile[1] = ShpName;

  }
  return ShpFile;
}

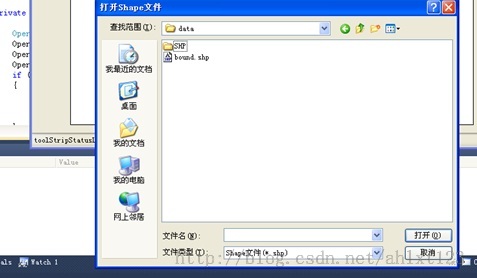

运行后结果如下：

这部分完成后，接下来是鹰眼图的制作~：

鹰眼图的操作主要分为两个部分，当在主控件中重新加载一幅图的时候，另外一个控件的图也发生相应的变化， 大致思路是在获得你在打开主地图后，向鹰眼图（MapControl2）中添加相同的图层，并不断更新你在主地图的当前范围，再在鹰眼图的对应区域中绘制一个红框表示对应范围。
这里主要使用了IEnvelope和IPoint接口，用来获取鼠标所在坐标、绘制表示范围的红框，具体用法可以参考这里~

我们在form中拖入第二个地图控件axMapControl2，用它作为axMapControl1的鹰眼图进行表示。
这里首先对MapControl1的OnMapReplaced事件和OnExtentUpdated事件进行编写，让我们获得MapControl1的地图范围更新，并向MapControl2添加图层、绘制矩形：

private void axMapControl1_OnExtentUpdated(object sender, ESRI.ArcGIS.Controls.IMapControlEvents2_OnExtentUpdatedEvent e)
{
  //设置一个新的外接矩形
  IEnvelope pEnvelope = (IEnvelope)e.newEnvelope;
  IGraphicsContainer pGraphicsContainer = axMapControl2.Map as IGraphicsContainer;
  IActiveView pActiveView = pGraphicsContainer as IActiveView;
  //在绘制前，清除axMapControl2中的任何图形元素
  pGraphicsContainer.DeleteAllElements();
  IRectangleElement pRectangleEle = new RectangleElementClass();
  IElement pElement = pRectangleEle as IElement;
  pElement.Geometry = pEnvelope;
  //设置鹰眼图中的红线框
  IRgbColor pColor = new RgbColorClass();
  pColor.Red = 255;
  pColor.Green = 0;
  pColor.Blue = 0;
  pColor.Transparency = 255;
  //产生一个线符号对象
  ILineSymbol pOutline = new SimpleLineSymbolClass();
  pOutline.Width = 3;
  pOutline.Color = pColor;
  //设置颜色属性
  pColor = new RgbColorClass();
  pColor.Red = 255;
  pColor.Green = 0;
  pColor.Blue = 0;
  pColor.Transparency = 0;
  //设置填充符号的属性
  IFillSymbol pFillSymbol = new SimpleFillSymbolClass();
  pFillSymbol.Color = pColor;
  pFillSymbol.Outline = pOutline;
  IFillShapeElement pFillShapeEle = pElement as IFillShapeElement;
  pFillShapeEle.Symbol = pFillSymbol;
  pGraphicsContainer.AddElement((IElement)pFillShapeEle, 0);
  pActiveView.PartialRefresh(esriViewDrawPhase.esriViewGraphics, null, null);
  //将地图范围显示在StripStatus中
  IPoint ll, Ur;
  ll = axMapControl1.Extent.LowerLeft;
  Ur = axMapControl1.Extent.LowerRight;
  toolStripStatusLabel3.Text = "(" + Convert.ToString(ll.X) + "," + Convert.ToString(ll.Y) + ")";

}

private void axMapControl1_OnMapReplaced(object sender, ESRI.ArcGIS.Controls.IMapControlEvents2_OnMapReplacedEvent e)
{                                                                               //向MapControl2添加图层
  if (axMapControl1.LayerCount > 0)
  {
    axMapControl2.Map = new MapClass();
    for (int i = 0; i <= axMapControl1.Map.LayerCount - 1; i++)
    {
